CSMA/CD
-
CS : Carrier Sense. 반송파 감지
-
MA : Multi Access. 다중 접속
-
CD : Collision Detect. 충돌 감지
-
자세한 내용은 아래 링크 참고
-
비슷하지만 다른 CSMA/CA (Collision Avoid) 도 있음
케이블 종류
- 동축케이블, UTP, 광케이블을 지원함.
- 여기서는 자주 사용되는 UTP와 광케이블만 확인해볼 예정

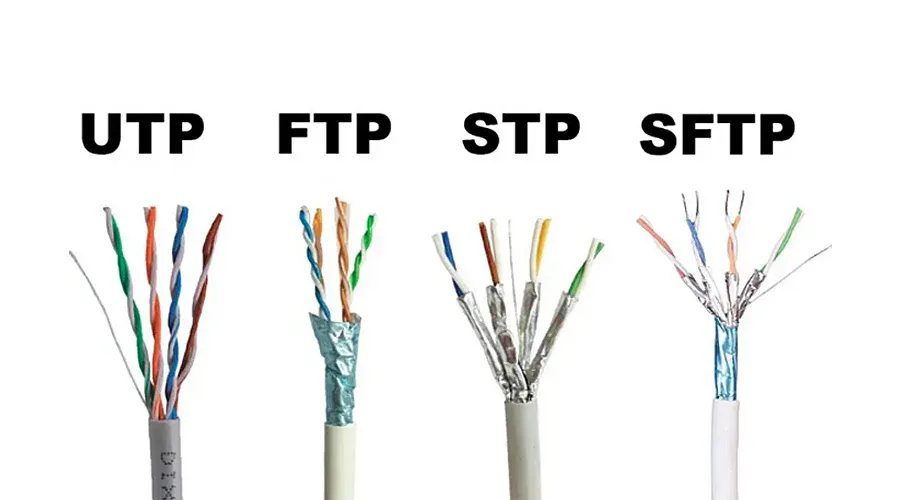

UTP
- 이미지 출처
- UTP : Unshielded Twisted-Pair. 두 가닥씩 꼬여있음
- FTP : Foil screened Twisted-Pair. 두 가닥씩 꼬인 선들이 하나의 호일로 감싸짐
- STP : Shielded Twisted-Pair. 두 가닥씩 꼬인 페어 하나하나가 감싸짐
- SFTP : Shielded Foil screened Twisted-Pair. 두 가닥씩 꼬인 페어 하나하나도 감싸고, 전체를 포일 하나로도 감쌈

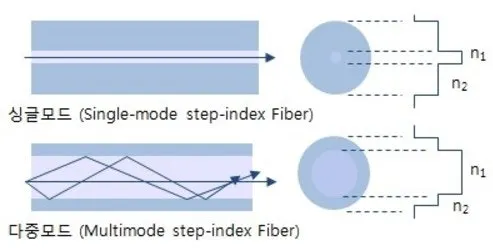

광케이블
- 이미지 출처
- 싱글 모드 : 중앙 코어가 좁아서 높은 정밀도로 전송하기 때문에 속도가 빠름
- 멀티 모드 : 중앙 코어가 넓어서 다중 경로로 전송 가능
커넥터 종류
UTP용
- 이미지 출처

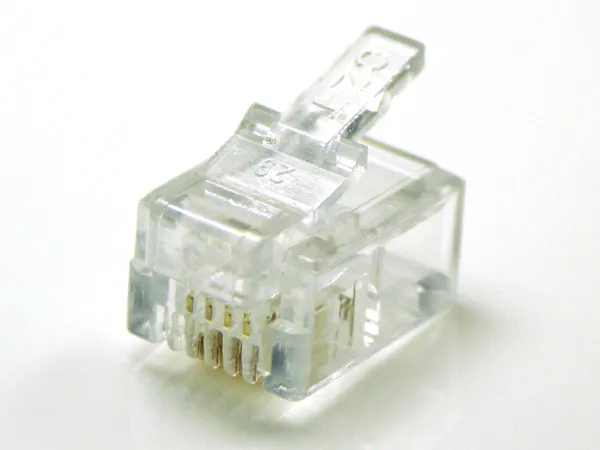

- RJ-11 : 핀 6개. 보통 전화선으로 쓰임
-

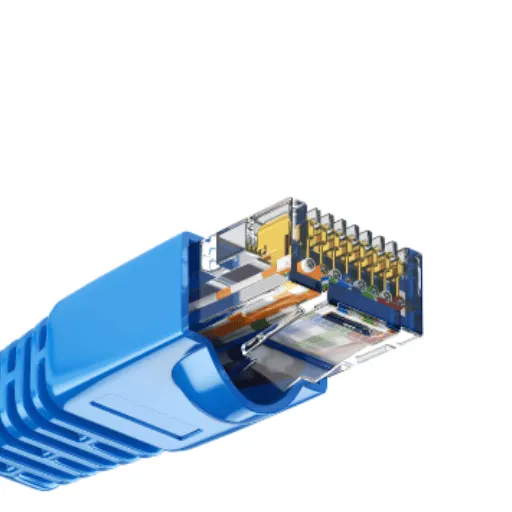

RJ-45 : 디지털 전송용으로 쓰임
-
물론 이 외에도 더 있음

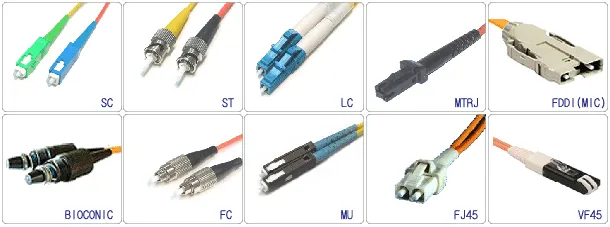

광커넥터
- 이미지 출처
- 광케이블을 인터페이스(GBIC, SFP)에 붙이기 위해 사용되는 장치
- 종류가 다양함
광분배함
- 광케이블과 광전송장치 간의 연결, 분배 및 절체의 역할을 하는 분배반
- FDF 와 OFD가 있음 (큰 차이는 없는 듯)
카테고리
| 카테고리 | 최고속도 | 용도 |
|---|---|---|
| Cat. 1 | 1Mbps 미만 | 아날로그 음성 (전화) |
| Cat. 2 | 4Mbps | 토큰링 네트워크에서 사용 |
| Cat. 3 | 10Mbps | 10Base-T 이더넷 |
| Cat. 4 | 16Mbps | 토큰링 네트워크 |
| Cat. 5 | 100Mbps | FastEthernet. 현재 가장 보편적으로 쓰임 |
| Cat. 5e | 1Gbps | 기가비트 이더넷 |
| Cat. 6 | 10Gbps | 10G 이더넷 (55m) |
| Cat. 7 | 10Gbps | 10G 이더넷 (100m) |

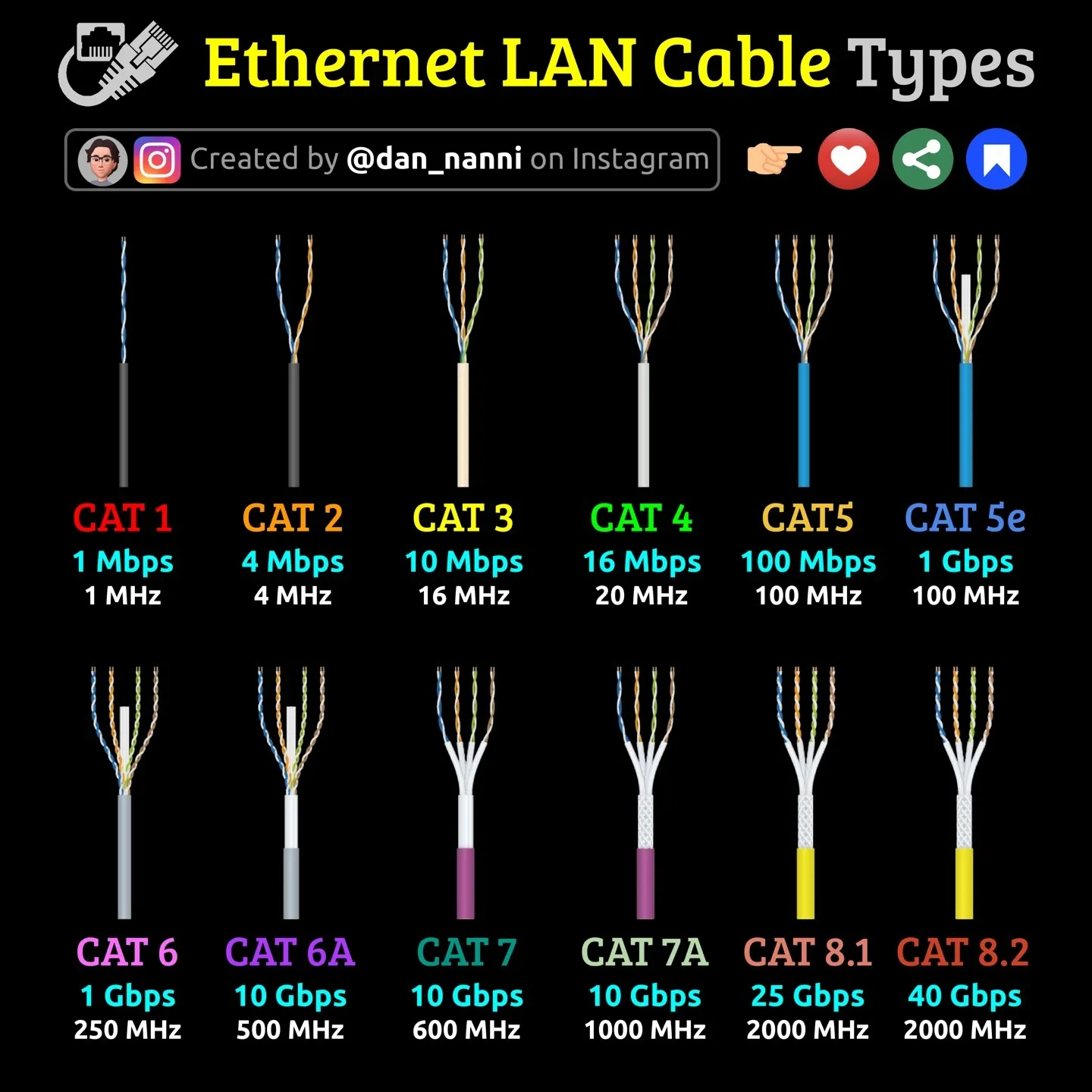

카테고리에 따른 케이블
케이블 만들기 (RJ-45)
- 이미지 출처
- 다이렉트 케이블 : 다른 종류의 기기 간 연결용 (가장 자주 쓰임)
- 크로스 케이블 : 같은 종류의 기기 간 연결용
- 이미지 출처

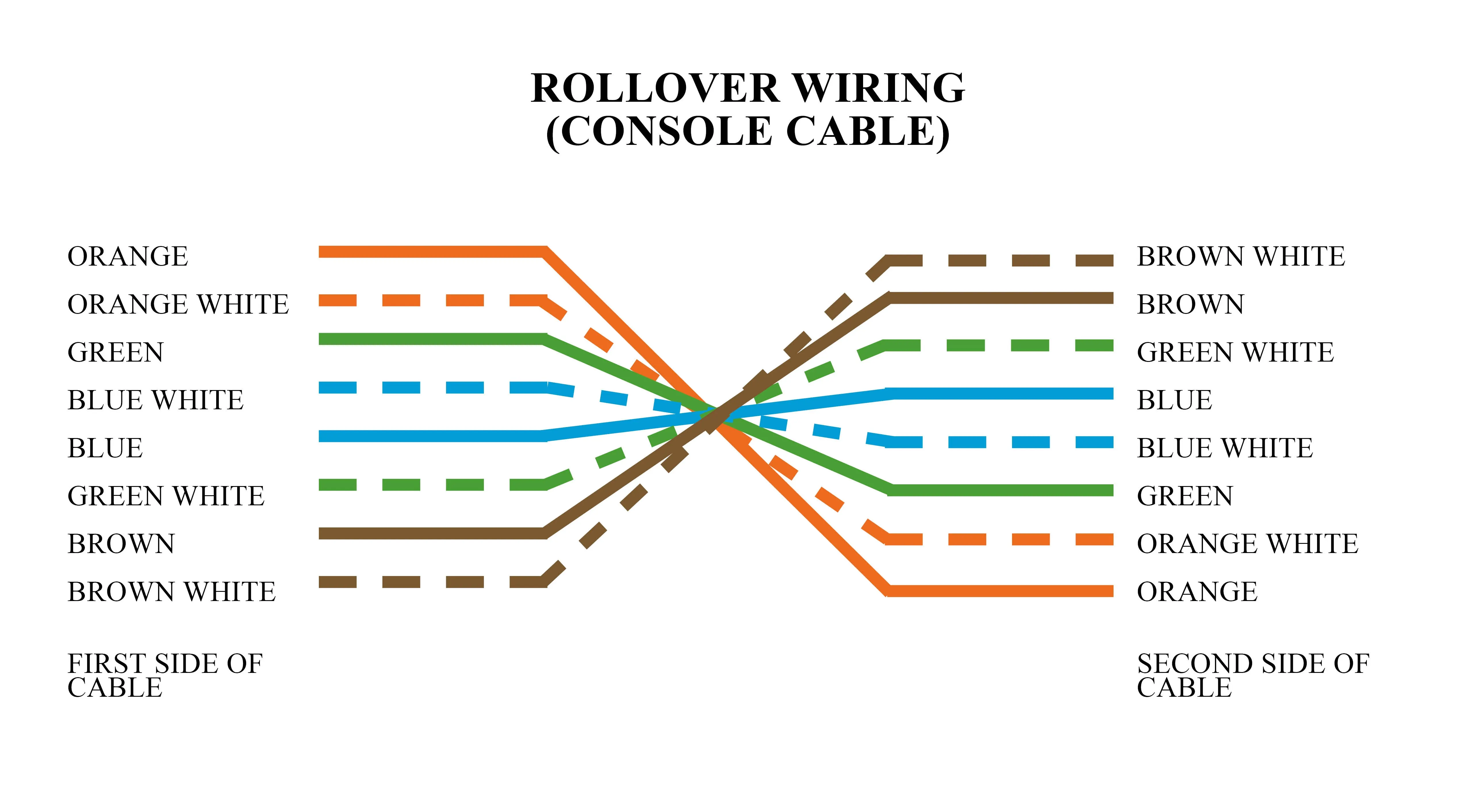

- 롤오버 케이블 : 라우터나 스위치 관리용

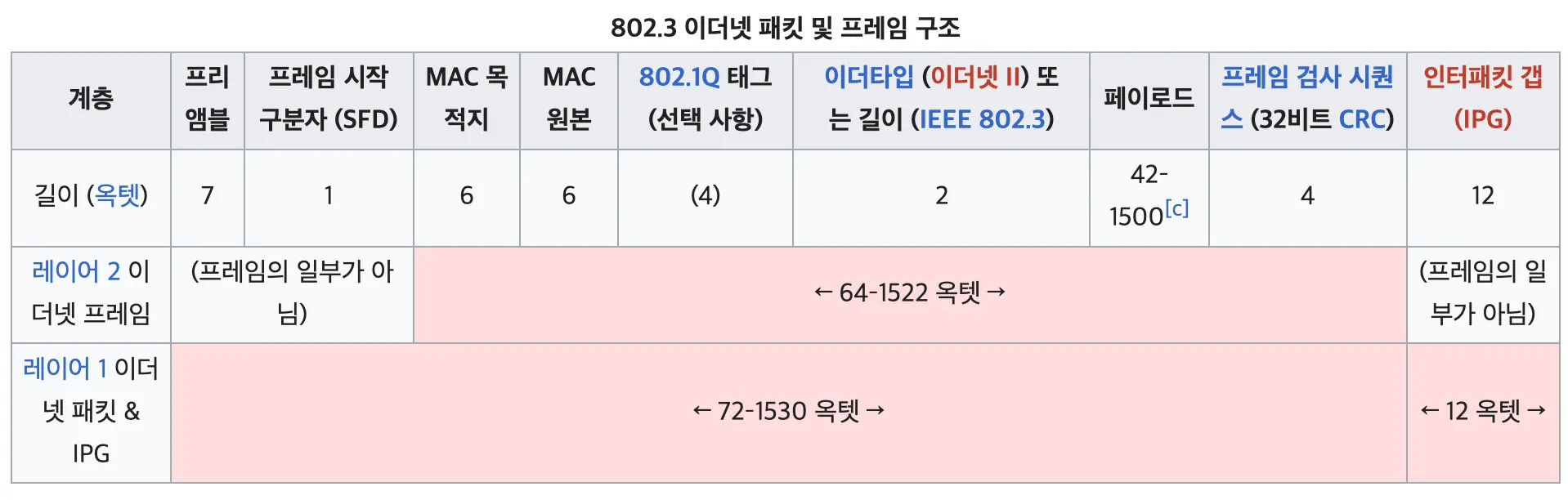

프레임 구조
-
프리앰블 : 0과 1을 번갈아서 반복하는 바이트. 송수신간의 속도 동기화가 목적
-
프레임 시작 구분자 (SFD) : 프리앰블의 비트 패턴을 깨고 실제 프레임의 시작을 알림
-
MAC 목적지 (DM)
-
MAC 원본 (SM)
-
이더타입 또는 길이 : 10진수로 1536, 16진수로 0x600 이상이면 이더타입, 이하면 길이를 의미함
-
페이로드
-
FCS (Frame Check Sequence) : 수신측 오류 검출을 위한 CRC 코드
